Bu arama başlığı, daha önce açıklanan 1 mx 1 m çerçeveli başlık ile aynıdır, ancak çerçevesiz olarak tedarik edilir. Bu nedenle, üzerine aynı kabloyu monte etmeden önce, kendi kendine yapılmış metal içermeyen bir çerçeve yapılmalıdır. Bu bobin sadece tek bir sargı ile döşenmelidir.

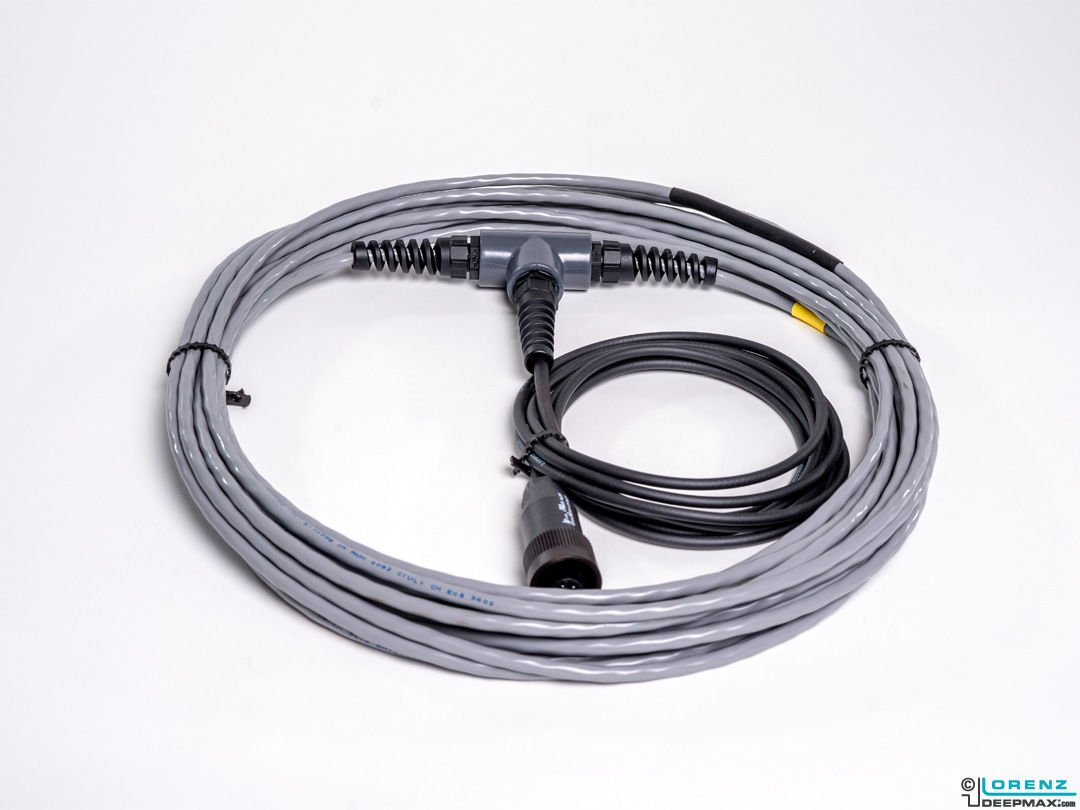

Bu son derece hafif ve taşıması kolay evrensel kablo, farklı arama uygulamaları için çeşitli farklı arama başlıkları sunar. Kablo bobini, örneğin PVC borulardan yapılabilen bir çerçeve üzerine bantla sabitlenmelidir. Aşağıdaki arama bobini konfigürasyonları, örneğin en az 6cm x 6cm'lik bir yüzeye sahip metal nesnelerin veya el boyutunda metal nesnelerin konumu için esas olarak kullanışlıdır.

Tek tek madeni paralar veya çiviler gibi küçük metal parçalar, zayıf hassasiyetle gösterilecek veya hatta bazı durumlarda bu çerçeve bobinlerinin menzili dışında oldukları için elenecektir. Çerçeve kangalları ile geniş bir alanı kısa sürede kaplamak çok kolaydır. Bu, yüzeydeki daha küçük metal parçaları göz ardı ederken daha derine gömülmüş daha büyük metal nesneler ararken özellikle kullanışlıdır.
Aşağıdaki çerçeveye monte arama bobinleri, ayarlanabilir taşıma kayışları olan iki kişi tarafından taşınmalıdır. Arama bobini yere paralel olarak 10 ila 60 cm arasında sabit bir mesafede tutulmalıdır. Yanlış sinyalleri önlemek için elektronik kontrol kutusu veya ek güç bankası her zaman arama bobini alanından uzağa taşınmalıdır.

Ayrıca LORENZ DEEPMAX Z2 ile çalışırken metal içerikli herhangi bir kemer veya ayakkabı giyilmemelidir.

8m üniversal kablo başlığı, 3 sargılı bir arama başlığı olarak düzenlenmeli ve örneğin PVC borulardan yapılmış 0,67 mx 0,67 m'lik bir çerçeveye sabitlenmelidir. Bir çerçevenin inşası için asla herhangi bir metal vida kullanmayın! Bu, daha küçük ve orta boyutlu nesneler için aşırı algılama derinlikleri sunan, çerçeveye monte edilmiş en küçük arama başlığıdır. Metal parçalar ve bazı madeni paralar yine de belirtilecektir.

Üniversal kablo bobini, 2 sargılı bir arama bobini olarak düzenlenmeli ve örneğin 1 mx 1 m'lik bir PVC boru çerçeveye sabitlenmelidir. 1 mx 1 m çerçeve bobini ile arama yapılması, zemin yüzeyindeki küçük madeni paraları, çivileri ve folyo parçalarını göz ardı ederek derinlere gömülü el boyutunda veya daha büyük metal nesneleri ararken tavsiye edilir. Bu özel çerçeve bobiniyle olası algılama derinlikleri, standart sinüs dalgalı VLF-TR dedektörlerine kıyasla çok yüksektir (bkz. bölüm 11). Bu özel arama bobininin çoğu profesyonel uygulamada kullanılmasının nedenlerinden biri de budur. Geniş alanlar kısa sürede kaplanabilir. En iyi sonuçlar, yüzeyi en az 10 cm x 10 cm olan metal nesnelerle elde edilir. Bobinin boyutundan dolayı küçük metal parçaların çoğu göz ardı edilecektir. Ancak iletkenlik/zaman gecikmeli metal tanımlama ile daha büyük çiviler tanımlanabilir. Daha küçük çivilerin ve diğer metal parçaların çoğu, arama bobini ile zemin arasındaki mesafeyi artırarak kolayca ortadan kaldırılabilir. 50 cm veya daha fazla mesafelerde bile, büyük metal nesnelerin yerini tespit ederken yalnızca ihmal edilebilir algılama derinliği kayıpları olacaktır.

Bu çerçeve bobini, taşıma kayışları olan iki kişi tarafından taşınmalıdır.
1 mx 1 m çerçeve bobininin yüksek derinlik aralığı, iletilen yoğun ve dolayısıyla derine giden manyetik alan ile elde edilir. Daha da yüksek algılama derinlikleri için 1,5 mx 1,5 m veya hatta 3 mx 3 m çerçevelere göre düzenlenebilen 12 m kablo bobinini kullanın.

8 m üniversal kablo bobini, metal içermeyen bir çerçeve üzerinde tek tur olacak şekilde döşenmeli ve örneğin bantla sabitlenmelidir. Bu özel arama başlığı, 1 mx 1 m'lik bir çerçeve başlığının yaptığından dört kat daha fazla alanı kapsar. Sadece bobine dönük en az 20 cm x 20 cm yüzeyi olan metal nesneleri ararken kullanılmalıdır. Daha küçük metal nesneler, 1m x 1m çerçeveye göre daha az etkili bir şekilde konumlandırılacaktır. Bunun başlıca nedeni, büyük bobinle bu küçük nesnelerin yerini belirlemenin daha zor hale gelmesidir. Maksimum algılama derinliği çok yüksektir ve yalnızca 1,5 mx 1,5 m veya 3 mx 3 m çerçeveye yerleştirilmiş 12 m kablo bobini ile artırılabilir. 2 mx 2 m çerçeve başlığı yerden yaklaşık 80 cm yükseklikte iki kişi tarafından herhangi bir taşıma kayışı olmadan taşınabilir. Bu, örneğin bir at nalından daha küçük olan orta boyutlu metal nesneleri göz ardı etmeye çalışırken özellikle yararlıdır. Bunu yaparken madeni paralar ve çiviler artık algılanmayacaktır.

2 mx 2 m'lik bobin, orta dalga vericileri için büyük bir anten görevi görür. Açıklanan bir sonraki bobin, genel olarak daha az hassas olacaktır, ancak vericilerin veya güç hatlarının elektromanyetik girişiminden zarar görmeyecektir.

Bu kompanze bobini oluşturmak için 8 m bobin kablosunun önce sekiz (8) şeklinde döşenmesi gerekir. Bobin kablosunun, çerçeveyi 1m x 1m'lik iki çerçeveye bölen bir orta kısım ile 1 mx 2 m'lik bir çerçeveye sabitlenmesi gerekir. Bu sekizin (8) ortası olduğu için kablo orta kısımda iki kez döşenmeli ve sabitlenmelidir. Bu tip çerçeveye monte arama bobini, 1 mx 1 m arama bobininden yaklaşık %30 daha az hassastır. Bunun nedeni iletilen manyetik alanın zıt yönleridir. Alma fazı sırasında, sekizin iki sargısı da ters yönde çalışır. Bu nedenle, girişim ve bazı zemin göstergeleri birbirinden çıkarılır ve bu nedenle ortadan kaldırılır. Radyo vericilerinden veya güç hatlarından kaynaklanan parazit neredeyse tamamen ortadan kaldırılacaktır. Bu dengelenmiş 1 mx 2 m çerçeveye monteli arama bobini, genellikle parazitlerin beklendiği alanlarda metal nesnelerin yerini tespit ederken büyük avantaj sağlar. Bu tür bir bobin, küçük metal nesnelere karşı çok zayıf bir duyarlılığa sahiptir. Bu bobin ile çalışırken iyi sonuçlar elde etmek için bir metal plakanın minimum yüzeyi 10 cm x 10 cm olmalıdır. LORENZ DEEPMAX Z2, bu özel bobinle çok kararlı çalışacaktır. Aşağıda açıklanan 1 mx 1 m çift çerçeveli bobin, çok daha yüksek algılama derinlikleri, yani tek bir 1m x 1m çerçeve ile hemen hemen aynı hassasiyet aralığı verecektir, ancak aynı zamanda söz konusu EMI'yi (elektromanyetik parazitler) iptal etme yeteneğine de sahiptir. Bu bobin ile çalışırken iyi sonuçlar elde etmek için bir metal plakanın minimum yüzeyi 10 cm x 10 cm olmalıdır. LORENZ DEEPMAX Z2, bu özel bobinle çok kararlı çalışacaktır. Aşağıda açıklanan 1 mx 1 m çift çerçeveli bobin, çok daha yüksek algılama derinlikleri, yani tek bir 1m x 1m çerçeve ile hemen hemen aynı hassasiyet aralığı verecektir, ancak aynı zamanda söz konusu EMI'yi (elektromanyetik parazitler) iptal etme yeteneğine de sahiptir. Bu bobin ile çalışırken iyi sonuçlar elde etmek için bir metal plakanın minimum yüzeyi 10 cm x 10 cm olmalıdır. LORENZ DEEPMAX Z2, bu özel bobinle çok kararlı çalışacaktır. Aşağıda açıklanan 1 mx 1 m çift çerçeveli bobin, çok daha yüksek algılama derinlikleri, yani tek bir 1m x 1m çerçeve ile hemen hemen aynı hassasiyet aralığı verecektir, ancak aynı zamanda söz konusu EMI'yi (elektromanyetik parazitler) iptal etme yeteneğine de sahiptir.

LORENZ DEEPMAX Z1 ve Z2 ile kullanım için farklı versiyonlar mevcuttur.

8m üniversal kablo bobinine benzer şekilde, bu büyük kablo bobini, örneğin bantla metal içermeyen bir çerçeveye bir veya iki sargı monte edilerek iki farklı çerçeve bobinine düzenlenebilir. En büyük 3m x 3m çerçeve başlığı ile mümkün olan en yüksek algılama derinlikleri elde edilebilir. Bu, özellikle düşük frekanslı paraziti ortadan kaldırmak için özel olarak geliştirilmiş elektronikler ve LORENZ DEEPMAX Z2'de yerleşik bir güç darbe devresi sayesinde mümkündür. Büyük ve derine gömülü metal nesneler için yüksek hassasiyet ve daha küçük metal parçalarının basit bir şekilde ortadan kaldırılması bu iki bobini ilgi çekici kılmaktadır.

Bu büyük bobinlerin şekli diğer bobinlerle aynı, yani yuvarlak veya kare olmalıdır. Eliptik veya farklı şekiller oluşturmak da mümkündür, ancak bu yalnızca hassasiyet pahasına elde edilir.

Her halükarda, bu çok büyük bobinleri kullanırken zemin etkilerinin miktarını minimuma indirmek için bobin ile zemin arasında sürekli olarak en az 20 ila 80 cm'lik bir mesafe bırakılması tavsiye edilir.

Elektrik hatlarının yakınında, üretilen parazit miktarı daha küçük bobinlere göre daha yüksek olacaktır ve bu nedenle hassasiyet yine azalabilir. Bu büyük bobinlerin kullanıldığı bazı durumlarda zemin dengeleme sistemi GND aynı nedenden dolayı DEL olarak değiştirilmelidir. Bazı müşteriler bu büyük çerçeveli bobinleri, aşağıda açıklanan diferansiyel çift çerçeveli bobinle aynı şekilde yaklaşık 100 cm mesafeyle birbirine monte edilmiş iki benzer bobinle kullanır. Bunu yapmak için bir Z2 Y-adaptör kablosu gerekli olacaktır. Her iki bobinin daha önce açıklandığı gibi aynı yönde çalıştığından emin olan bir test de gerekli olacaktır.
